一、现场图片
JS/GDRD56系列26G高频雷达液位计，测量最大距离可达30米。主要用来测量弱腐蚀性液体、浆体、流体，比如：污水、汽油、柴油、成品油、丙酮、酒精、甲苯、糖浆、泥浆、医药中间体等。
目前正在使用的客户有：云天化集团、浙江传化集团、浙江森力机械、张家港环宇制药、粉瑞德制药设备、临安邦华化工有限公司等。

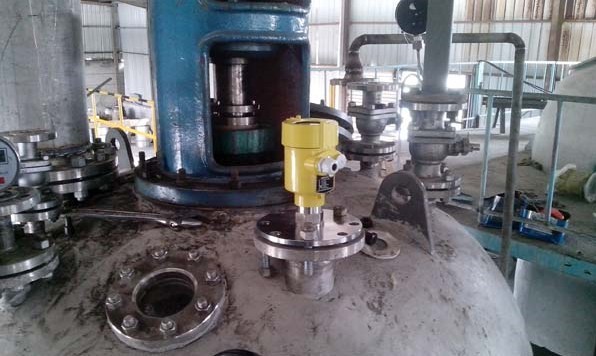

JS/GDRD56系列雷达物位计在杭州邦华化工应用

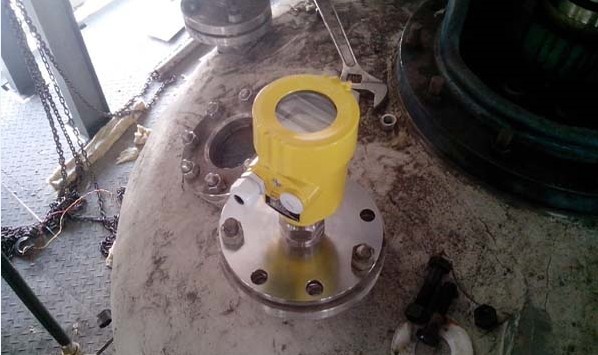

JS/GDRD56系列雷达物位计在杭州邦华化工应用
二、产品概述
2.1 工作原理
雷达料位计的天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度接近光速，电磁波到达目标并经反射返回天线这一来回所用的时间几乎是瞬间的）。

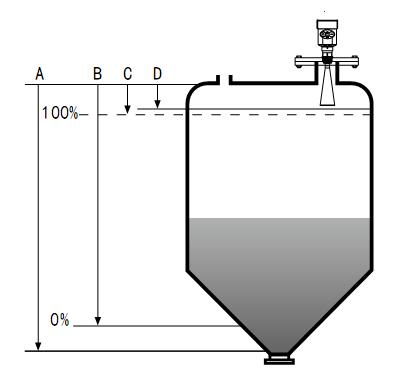

A 量程设定
B 低位调整
C 高位调整
D 盲区范围
测量的基准面是：螺纹底面或法兰的密封面.
注:使用雷达物位计">雷达物位计时，最高料位不能进入测量盲区（图中D所示区域），如果进入盲区，所有测量数据和输出数据都是错误的。
2.2 26G雷达物位计特点：
1.天线尺寸小，便于安装；
2.非接触雷达，无磨损，无污染。
3.几乎不受腐蚀、泡沫影响；
4.几乎不受大气中水蒸气、温度和压力变化影响。
5.严重粉尘环境对高频物位计工作影响不大。
6.波长更短，对在倾斜的固体表面有更好的反射。
7.波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。
8.测量盲区更小，对于小罐测量也会取得良好的效果。
9.高信噪比，即使在波动的情况下也能获得更优的性能。
10.高频率，是测量固体和低介电常数介质的选择。
三、技术参数
|
型号 |
JS/GDRD56
|
最大量程 |
30米
|
|
精度 |
±3mm
|
防护等级 |
IP67
|
|
防爆等级 |
Exib ⅡCT6 Gb
|
输出信号 |
4...20mA/HART两线
|
|
频率范围 |
26GHz |
过程压力
|
-0.1～4.0MPa
|
|
介质温度 |
-40～150℃
|
应用
|
耐温、耐压、轻微腐蚀的液体
|
四、安装要求
对于平底罐来说，理想安装位置为：罐子直径的1/4处或1/6处。
注：距离罐壁最小距离＞罐高的1/10。
左图中①基准面；②容器中央或对称轴
对于锥形罐来说，如果顶部是个平面，可装在罐顶正中间，可保证测量到锥形底部。
如果是固体的料仓，有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面 。
注：由于倾斜的固体表面会造成回波衰减很大，甚至会丢失信号的情况。
五、 电气连接
5.10、供电电压
5.1.1(4～20) mA/HART（两线制）供电电源和输出电流信号共用一根两芯屏蔽电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。
5.1.2RS485/Modbus 供电电源和Modbus信号线分开各自分别使用一根屏蔽电缆线，具体供电电压范围参见技术数据。
5.2.0安全指导
请遵守当地电气安装规程的要求！
请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作必须由经过正规培训的专业人员完成。请检查仪表的铭牌确保产品规格符合您的要求。请确保供电电压与仪表铭牌上的要求一致。
5.3.0防护等级
本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如下图：
如何确保安装满足IP67的要求：
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。

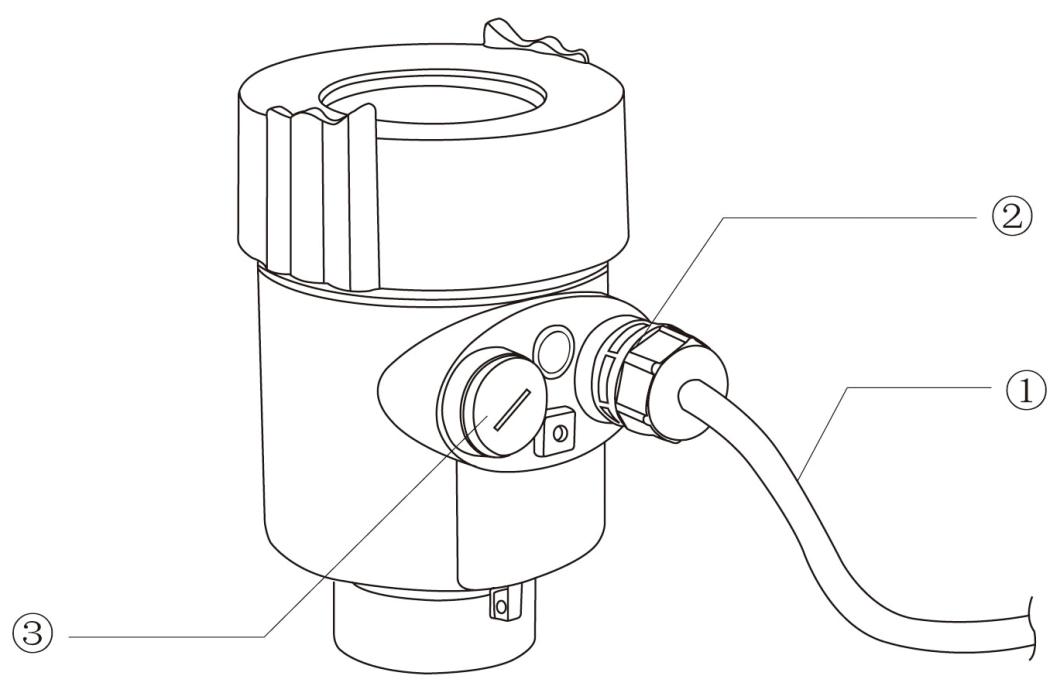

接线要求如下
要求一、在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，请参考图片中的①。
要求二、请拧紧电缆密封头，请参考图片中的②。
要求三、请将未使用的电气接口用盲堵堵紧，请参考图片中的③
六、仪表调试
6.1.0三种调试方法：
显示/按键，上位机调试，HART手持编程器。
6.1.1 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以非常清楚地读出测量值。

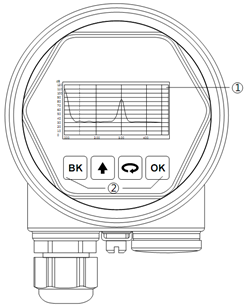

显示/按键
①液晶显示
②按键
七、选型需要知道的参数
1.使用环境：储罐、过程罐、反应釜还是水池、搅拌池。
2.介质种类，介质的最低、最高温度，最低、最大压力。
3.测量范围是几米。
4.连接方式：默认为DN100法兰。
5.工作电压：24VDC
6.输出信号：4...20ma
7.设备形式：一体式

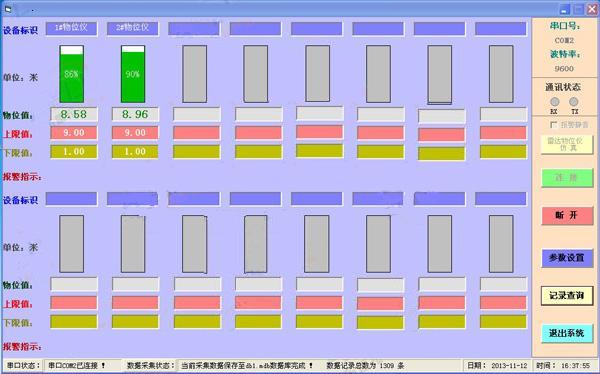

八、为顺应现代自动化控制的要求，本公司特研制开发了物位计监控软件（属客户选配功能，费用另计）
产品特点：
1.只要有电脑就可以把现场物位计的数据显示出来，不需要PLC。
2.可以设定上限和下限报警值，在电脑上报警。
3.可以储存测量到的数据，以后来查询。
4.选配功能：现场测量数据通过短信通知相关人员。
5.选配功能：通过任何可以上网的电脑，上网查看现场数据。
6.选配功能：在手机上可以查看现场测量数据。
