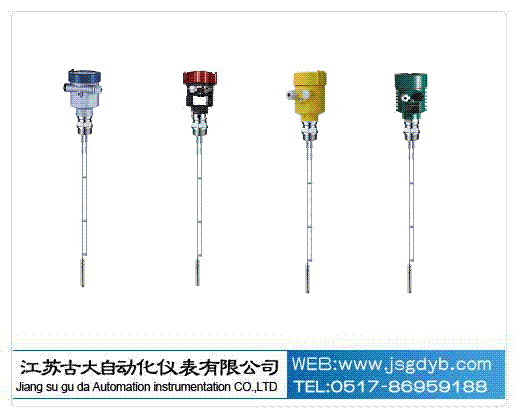

一、产品简介
JS/GDGW56系列双缆式导波雷达料位计用于测量低介电常数的液体或者固体。比如：液体的苯、松节油、液氮、液态二氧化碳。固体的木屑、橡胶颗粒、塑料颗粒、水泥仓粉料、粉煤灰粉料测量。
目前正在使用的客户有：河南神火集团、神华集团、中国中煤、马钢、济钢、华新水泥股份有限公司、安徽海螺股份有限公司等。
二、技术参数
|
型号 |
JS/GDGW56 |
测量范围 |
30M |
|
电源 |
两线制（DC24V）/四线制（DC24V/AC220V） |
精 度 |
±10mm |
|
过程压力 |
-0.1～4MPa |
过程温度 |
-40-150℃ |
|
频率范围 |
500MHz-1.8GHz |
显 示 |
四位LCD 可编程 |
|
信号输出 |
4...20mA/HART(两线) |
应 用 |
固体粉料 |
|
防爆等级 |
Exia IIC T6 Ga |
天 线 |
双缆式天线 |
三、产品特点
1、由于采用了微处理器和的choDiscovery回波处理技术，导波雷达物位计可以应用于各种复杂工况。
2、多种过程连接方式及探测组件的型式，使得60X系列导波雷达物位计适用于各种复杂工况及应用场合。如：高温、高压及小介电常数介质等。
3、采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均伤害。
四、安装说明
在整个量程范围内确定缆或棒不要接触到内部障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。另外需注意缆或棒不得与加料料流相交。
安装仪表时还需注意：高料位不得进入测量盲区；仪表距离罐壁保持一定的距离；仪表的安装尽可能使缆或棒的方向与被测介质的表面垂直。安装在防爆区域内的仪表遵守防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表壳安装在有防爆要求的场合，仪表接大地。
JS/GDGW56双缆式导波雷达料位计安装图
测量的基准面是螺纹的密封面：
①盲区范围
②缆长
③高位调整
④低位调整
⑤基准面
安装位置的选择
尽量远离出料口和进料口。
金属罐在整个量程范围内不碰罐壁及罐底。
建议安装在料仓直径的1/4或1/6处，与罐壁的小距离为测量范围的1/10。
缆式或杆式探头离罐壁小距离≥300mm。
探头底部距罐底≥30mm。
探头距罐内障碍物小距离≥200mm。
如果容器底部是锥型的，可以安装罐顶中央。

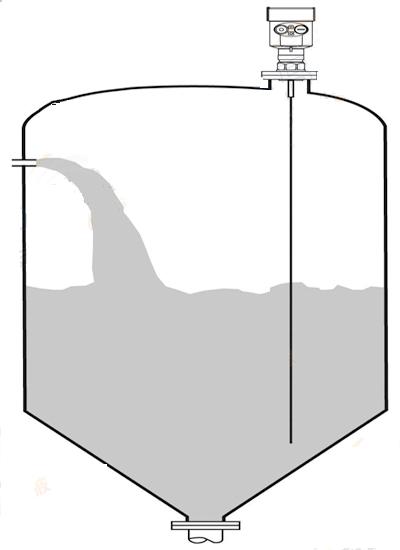

JS/GDGW56双缆式导波雷达料位计安装图
五、 电气连接
5.10、供电电压
5.1.1(4～20) mA/HART（两线制）供电电源和输出电流信号共用一根两芯屏蔽电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。
5.1.2RS485/Modbus 供电电源和Modbus信号线分开各自分别使用一根屏蔽电缆线，具体供电电压范围参见技术数据。
5.2.0安全指导
请遵守当地电气安装规程的要求！
请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作必须由经过正规培训的人员完成。请检查仪表的铭牌确保产品规格符合您的要求。请确保供电电压与仪表铭牌上的要求一致。
5.3.0防护等级
本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如下图：
如何确保安装满足IP67的要求：
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。

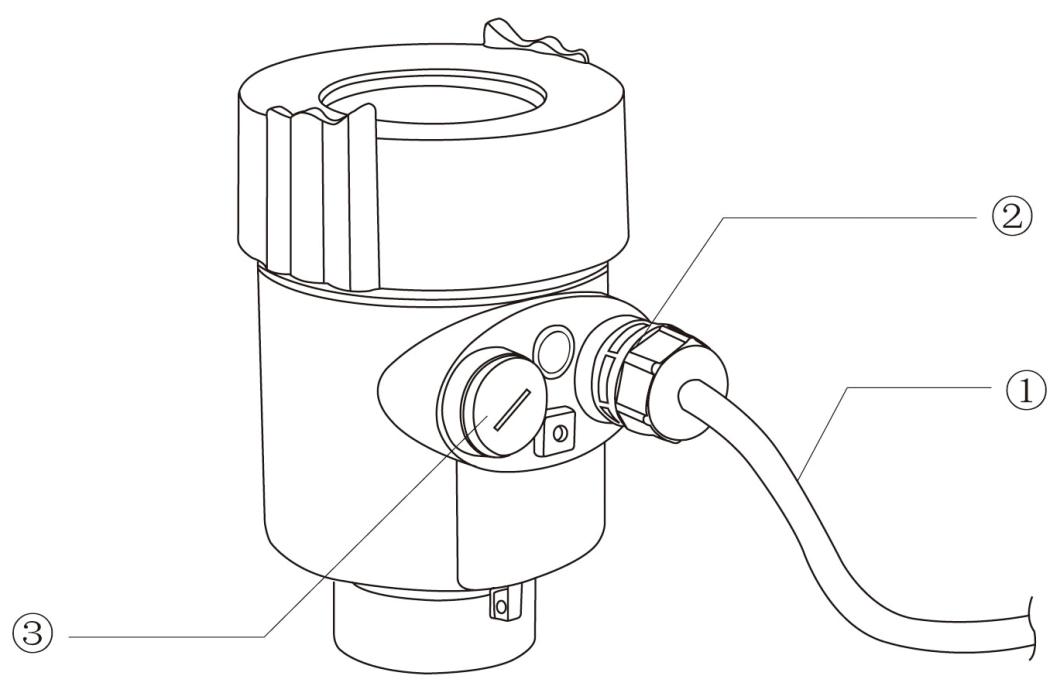

接线要求如下
要求一、在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，请参考图片中的①。
要求二、请拧紧电缆密封头，请参考图片中的②。
要求三、请将未使用的电气接口用盲堵堵紧，请参考图片中的③
六、仪表调试
6.1.0三种调试方法：
显示/按键，上位机调试，HART手持编程器。
6.1.1 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以非常清楚地读出测量值。

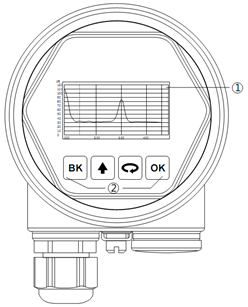

显示/按键
①液晶显示
②按键

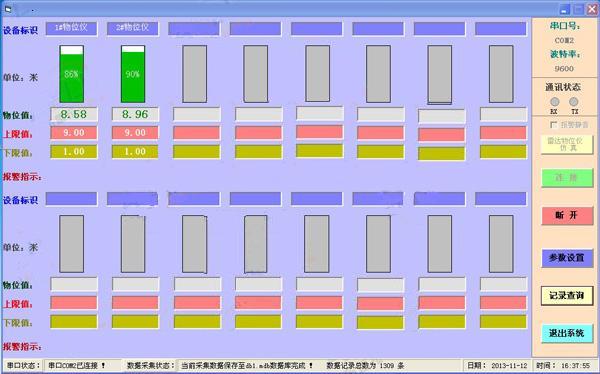

七、为顺应现代自动化控制的要求，本公司特研制开发了物位计监控软件（属客户选配功能，费用另计）
产品特点：
1.只要有电脑就可以把现场物位计的数据显示出来，不需要PLC。
2.可以设定上限和下限报警值，在电脑上报警。
3.可以储存测量到的数据，以后来查询。
4.选配功能：现场测量数据通过短信通知相关人员。
5.选配功能：通过任何可以上网的电脑，上网查看现场数据。
6.选配功能：在手机上可以查看现场测量数据。
